دستهبندی: پاورمیتر و آنالایزر
مدل: W2830
اندازه (ابعاد): 103 × 103 × 70 میلیمتر
برش تابلو: 92 × 92
رنگ: مشکی

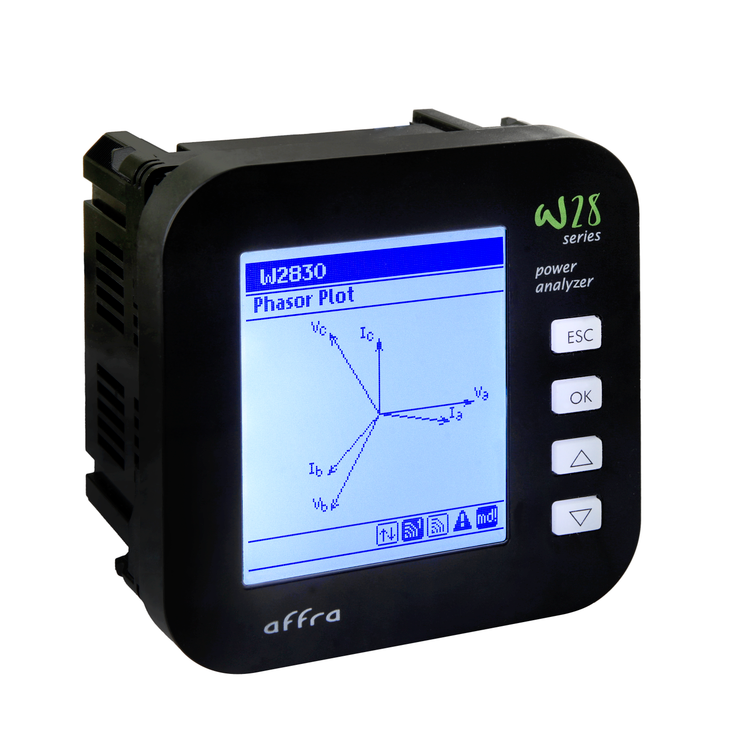

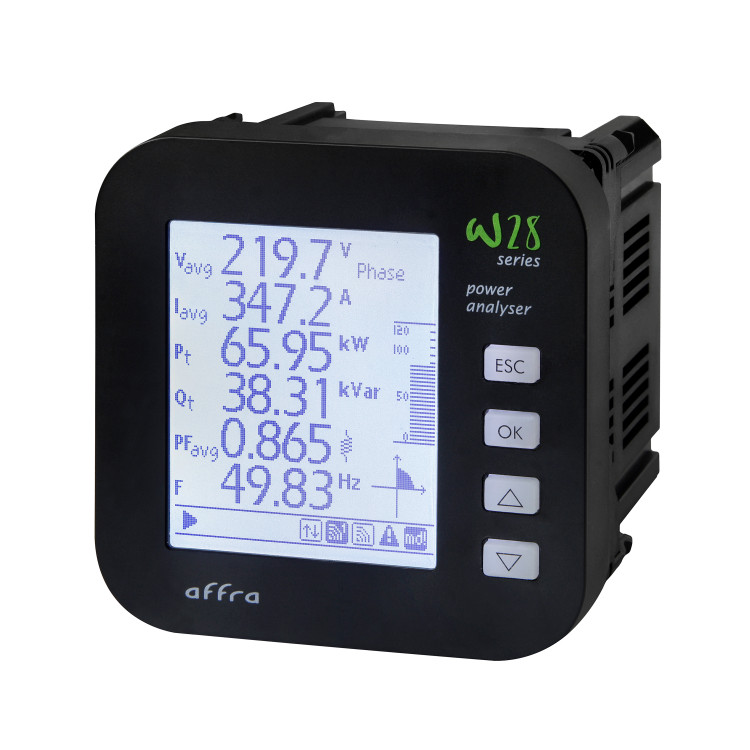

پاورآنالایزر مدل W2830
W2830 Power Analyzer
دو سال
مشخصات
مدل
W2830
اندازه (ابعاد)
103 × 103 × 70 میلیمتر
برش تابلو
92 × 92
رنگ
مشکی
ولتاژ کاری
AC: 80–265 V ±10% / DC: 100–300 V ±10%
درگاه ارتباطی
RS485 (Modbus RTU), Wi-Fi
ثبت داده
تا 18,000 رکورد داده و 256 رویداد
دقت اندازهگیری
Class 0.5 برای KWh / Class 1 برای Kvarh
نمایشگر
LCD
دمای کاری
°C –20 تا +70
هارمونیک
تا مرتبه 31th برای ولتاژ و جریان
وزن
حدود 400 گرم
قابلیت توسعه
پشتیبانی از ماژولهای Wa1 تا Wa9
استانداردها
IEC 62053-22/23 ، IEC 62052-11 ، IEC 61010-11 ، IEC 60255-27 ، IEC 62054-21
نرمافزار پشتیبانیشده
Windows و Android
توضیحات
⚡ Power Quality Analyzer – W2830
🔹 توضیحات کلی
آنالایزر کیفیت توان W2830 از سری W28 یک دستگاه حرفهای برای پایش و تحلیل کیفیت توان الکتریکی در شبکههای صنعتی و تأسیسات برق است.
این مدل با پشتیبانی از تحلیل Harmonic تا مرتبه 31 و دقت اندازهگیری بالا، برای پروژههایی طراحی شده که نیاز به کنترل دقیق کیفیت برق و تشخیص نوسانات شبکه دارند.
W2830 دارای Wi-Fi داخلی، RS485 و قابلیت ثبت دادههای گستردهتر (256 Event Recorder) بوده و امکان اتصال به ماژولهای گسترش W28 را نیز دارد.
⚙️ ویژگیها و قابلیتها
📊 کاربردها
-
اندازهگیری بلادرنگ (Real-Time) پارامترهای ولتاژ، جریان و توان
-
تحلیل Harmonic تا مرتبه 31 برای ولتاژ و جریان
-
محاسبه ضریب توان (Power Factor) و بررسی اعوجاج (THD, TDD)
-
ثبت Min/Max مقادیر و ذخیره رویدادها
-
ارتباط دوگانه از طریق RS485 و Wi-Fi
-
قابلیت اتصال به ماژولهای توسعه برای Ethernet یا 4G
💰 مدیریت هزینه
-
اندازهگیری دقیق انرژی برای کنترل مصرف و هزینهها
-
امکان تنظیم هشدار (Alarm) برای کنترل دیماند
-
نظارت بیسیم از طریق Wi-Fi در سیستمهای مدیریت انرژی
📐 مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| Accuracy (KWh) | Class 0.5 |
| Accuracy (Kvarh) | Class 1 |
| Power Supply | AC: 80–265 V ±10% / DC: 100–300 V ±10% |
| Recorder | 18,000 Data + 256 Events |
| Communication | RS485 (Modbus RTU), Wi-Fi (Modbus RTU / Software) |
| Harmonics | Voltage/Current up to 31st |
| Input/Output | 1 Digital Input + 1 Digital Output (Opto Isolated) |
| Dimensions (mm) | 103×103×70 |
| Panel Cut-Out | 92×92 |
| Weight | 400–410 g |
| Operating Temp. | –20 °C to +70 °C |
| Software | Windows / Android |
| Standard | IEC 62053-22/23, IEC 62052-11, IEC 61010-11, IEC 60255-27, IEC 62054-21 |
نقد و بررسی
نقد و بررسی تخصصی Power Quality Analyzer W2830
آنالایزر کیفیت توان W2830 یکی از مدلهای پیشرفته سری W28 است که برای تحلیل دقیق کیفیت توان و پایش بلندمدت شبکههای صنعتی طراحی شده است.
این دستگاه علاوه بر دقت بالا، قابلیت تحلیل Harmonic تا مرتبه 31 و حافظه داخلی بزرگتری نسبت به مدلهای قبلی دارد که آن را به گزینهای ایدهآل برای سیستمهای حساس تبدیل میکند.
⚙️ عملکرد و دقت اندازهگیری
مدل W2830 با کلاس دقت 0.5 برای KWh و 1 برای Kvarh، اندازهگیری بسیار دقیق پارامترهای اصلی شامل Voltage, Current, Power Factor, Active/Reactive Power, Apparent Power, Frequency را انجام میدهد.
این مدل توانایی تحلیل هارمونیک (Harmonic Analysis) تا 31st Order برای ولتاژ و جریان را دارد و میتواند میزان اعوجاج کل (THD) و جزئی (TDD) را نمایش دهد.
ثبت Min/Max پارامترها و نظارت دقیق بر نوسانات شبکه نیز از قابلیتهای مهم این دستگاه است.
📶 قابلیتهای ارتباطی
W2830 از هر دو پروتکل ارتباطی RS485 Modbus RTU و Wi-Fi Modbus RTU / Software پشتیبانی میکند.
این ویژگی به کاربر امکان میدهد هم در شبکههای باسیم صنعتی و هم از طریق Wi-Fi به سیستمهای مانیتورینگ متصل شود.
نرمافزار اختصاصی Affratech برای Windows و Android امکان مشاهده دادهها، رسم نمودارهای انرژی، و ثبت تاریخچه پارامترها را فراهم میکند.
📊 ثبت و تحلیل دادهها
یکی از نقاط قوت W2830، ظرفیت بالای حافظه آن است:
18,000 رکورد داده + 256 Event Recorder.
به کمک این قابلیت، تغییرات شبکه و رویدادهای بحرانی بهصورت دقیق ذخیره میشوند و امکان تحلیل بلندمدت رفتار شبکه فراهم میشود.
🧩 اتصال ماژولهای جانبی (Expansion Modules)
W2830 قابلیت اتصال به مجموعه ماژولهای W28 Expansion Modules را دارد که امکان گسترش ارتباطات و ورودی/خروجیها را فراهم میکنند.
| ماژول | قابلیتها |
|---|---|
| Wa1 | 2 Digital Input + 2 Relay Output |
| Wa2 | 2 Digital Input + 4 Relay Output |
| Wa3 | Ethernet Communication |
| Wa4 | Ethernet + 2 Digital Input + 2 Relay Output |
| Wa6 | Ethernet + 2 Analog Input + 2 Digital I/O |
| Wa7 | Serial Communication + 2 Analog Input + 2 Digital I/O |
| Wa8 / Wa9 | 4G Modem Communication (مدل Wa9 دارای 1 Analog Input نیز میباشد) |
این ماژولها بهصورت Plug & Play به دستگاه متصل میشوند و امکان افزودن قابلیتهایی مثل Ethernet یا 4G را بدون تغییر سختافزاری فراهم میکنند.
🔋 طراحی و ساخت
W2830 با ابعاد 103×103×70 mm و وزن حدود 400 گرم، طراحی فشرده و صنعتی دارد.
صفحهنمایش LCD چندصفحهای اطلاعات شبکه را با وضوح بالا نمایش میدهد.
ورودی و خروجی اپتوایزوله (Opto-Isolated I/O) ایمنی دستگاه را در محیطهای دارای نویز الکتریکی تضمین میکند.
این مدل برای نصب پنلی با برش استاندارد 92×92 mm کاملاً مناسب است.
