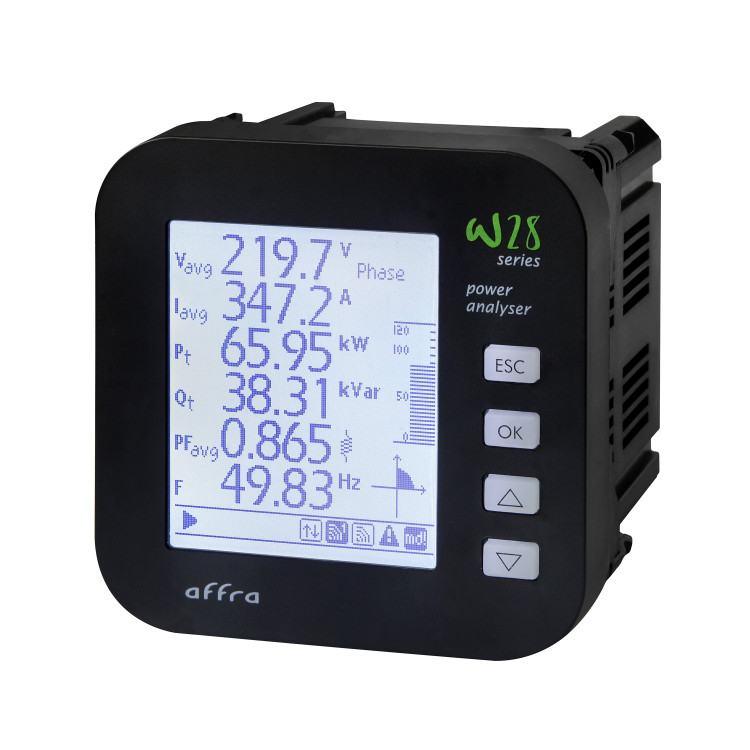

پاورآنالایزر مدل W28

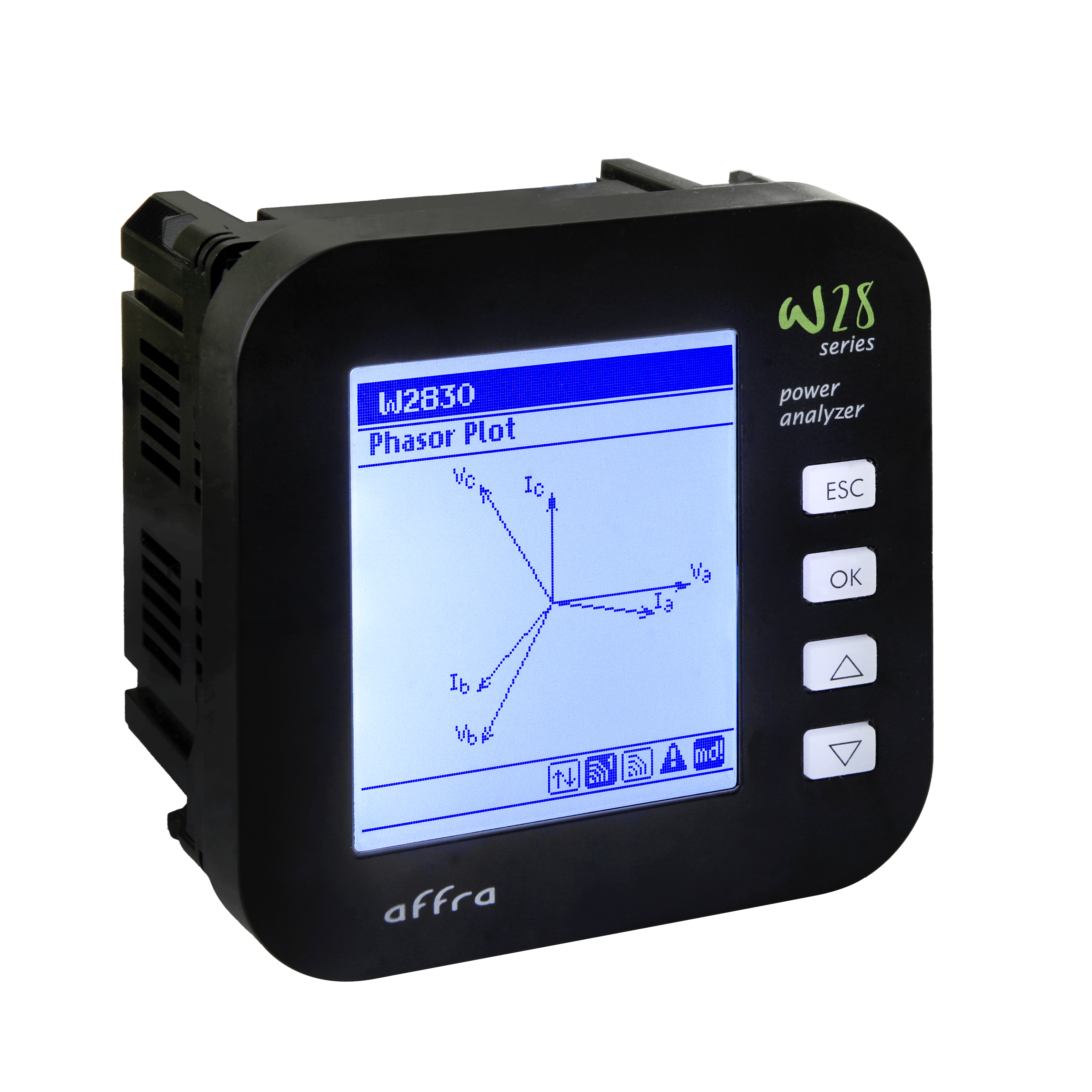

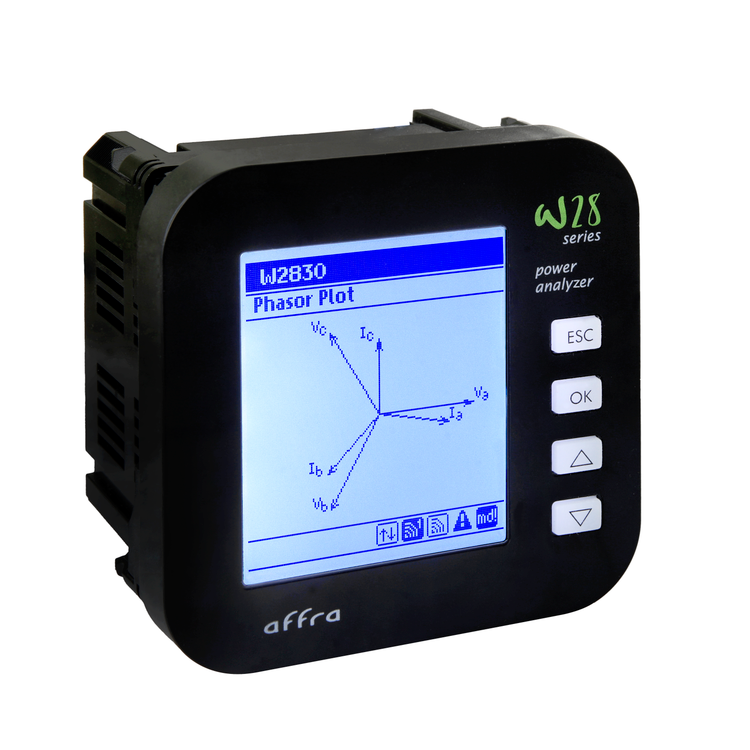

پاورآنالایزر مدل W28

پاورآنالایزر مدل W2820

W2820 Power Analyzer
دو سال

جهت اطلاع از قیمت و موجودی تماس بگیرید.

مشخصات

مدل

W2820

اندازه (ابعاد)

103 × 103 × 70 میلی‌متر

برش تابلو

92 × 92

رنگ

مشکی

ولتاژ کاری

AC: 80–265 V ±10% / DC: 100–300 V ±10%

درگاه ارتباطی

RS485 (Modbus RTU), Wi-Fi

دقت اندازه‌گیری

Class 0.5 برای KWh / Class 1 برای Kvarh

ثبت داده

تا 18,000 رکورد داده و 128 رویداد

نمایشگر

LCD

دمای کاری

°C –20 تا +70

وزن

حدود 400 گرم

هارمونیک

تا مرتبه 15th برای ولتاژ و جریان

قابلیت توسعه

پشتیبانی از ماژول‌های Wa1 تا Wa9

استانداردها

IEC 62053-22/23 ، IEC 62052-11 ، IEC 61010-11 ، IEC 60255-27 ، IEC 62054-21

نرم‌افزار پشتیبانی‌شده

Windows و Android

توضیحات

⚡ Power Quality Analyzer – W2820

🔹 توضیحات کلی

مدل W2820 از سری W28 یک آنالایزر کیفیت توان دقیق و حرفه‌ای است که برای اندازه‌گیری و مانیتورینگ پارامترهای الکتریکی در سیستم‌های صنعتی و شبکه‌های توزیع برق طراحی شده است.
این مدل با دقت بالاتر (Class 0.5) نسبت به نسخه‌های پایه، گزینه‌ای مناسب برای کاربری‌هایی است که نیاز به اندازه‌گیری دقیق‌تر انرژی دارند.
W2820 دارای Wi-Fi داخلی و ارتباط RS485 بوده و امکان ثبت و ذخیره‌سازی داده‌ها را برای مدیریت هوشمند انرژی فراهم می‌کند.

⚙️ ویژگی‌ها و قابلیت‌ها

📊 کاربردها

  • اندازه‌گیری بلادرنگ (Real-time) پارامترهای الکتریکی

  • ثبت و نگهداری مقادیر Min/Max

  • ثبت داده‌ها و رویدادها (Data Logging / Event Recording)

  • پشتیبانی از ارتباط RS485 Modbus RTU و Wi-Fi

  • تحلیل کیفیت توان شامل THD، PF، Unbalance

  • قابلیت اتصال به ماژول‌های جانبی (Expansion Modules)

💰 مدیریت هزینه

  • اندازه‌گیری دقیق انرژی جهت کنترل و بهینه‌سازی مصرف

  • ارسال هشدار (Alarm Command) برای کنترل دیماند و جلوگیری از هزینه اضافی

  • ارتباط هوشمند برای نظارت از راه دور از طریق Wi-Fi

📐 مشخصات فنی

ویژگی مقدار / توضیح
Accuracy (KWh) Class 0.5
Accuracy (Kvarh) Class 1
Power Supply AC: 80–265 V ±10% / DC: 100–300 V ±10%
Recorder 18,000 Data + 128 Events
Communication RS485 (Modbus RTU), Wi-Fi (Modbus RTU / Software)
Harmonics Voltage/Current up to 15th
Input/Output 1 Digital Input + 1 Digital Output (Opto Isolated)
Dimensions (mm) 103×103×70
Panel Cut-Out 92×92
Weight 400–410 g
Operating Temp. –20 °C to +70 °C
Software Windows / Android
Standard IEC 62053-22/23, IEC 62052-11, IEC 61010-11, IEC 60255-27, IEC 62054-21
نقد و بررسی

نقد و بررسی تخصصی Power Quality Analyzer W2820

آنالایزر کیفیت توان W2820 از سری W28، یکی از مدل‌های دقیق و حرفه‌ای است که برای پایش و تحلیل کیفیت توان الکتریکی در محیط‌های صنعتی، تجاری و سیستم‌های توزیع برق طراحی شده است.
این دستگاه ترکیبی از دقت بالا (Class 0.5)، ارتباط بی‌سیم Wi-Fi و قابلیت اتصال به ماژول‌های توسعه (Expansion Modules) را در اختیار کاربر قرار می‌دهد.

⚙️ عملکرد و دقت اندازه‌گیری

مدل W2820 با کلاس دقت 0.5 برای KWh و 1 برای Kvarh، عملکردی بسیار دقیق در اندازه‌گیری توان، جریان، ولتاژ و ضریب توان (Power Factor) ارائه می‌دهد.
این دستگاه پارامترهایی از جمله Voltage, Current, Active Power, Reactive Power, Apparent Power, Power Factor, Frequency و Temperature را به‌صورت لحظه‌ای (Real-Time) نمایش می‌دهد.

همچنین قابلیت ثبت مقادیر Min/Max و تحلیل وضعیت کیفیت توان مانند THD، TDD و Unbalance را داراست و اطلاعات دقیق برای بررسی پایداری شبکه در اختیار کاربر قرار می‌دهد.

📶 قابلیت‌های ارتباطی

یکی از نقاط قوت W2820، پشتیبانی هم‌زمان از RS485 Modbus RTU و Wi-Fi Modbus RTU / Software است.
با این دو بستر ارتباطی، دستگاه هم در شبکه‌های باسیم و هم بی‌سیم قابل استفاده است.
کاربر می‌تواند از طریق نرم‌افزار اختصاصی Affratech در سیستم‌های Windows یا Android، پارامترها را مشاهده کرده، نمودارهای توان را بررسی و داده‌های ثبت‌شده را ذخیره‌سازی کند.

این ویژگی به‌ویژه در پروژه‌های مانیتورینگ انرژی از راه دور بسیار ارزشمند است.

📊 ثبت و تحلیل داده‌ها

W2820 دارای حافظه داخلی قدرتمند با ظرفیت ثبت 18,000 رکورد داده و 128 رویداد (Event) است.
این حافظه به کاربر اجازه می‌دهد تاریخچه تغییرات ولتاژ، جریان، THD و سایر پارامترها را در بازه‌های زمانی مختلف ذخیره و تحلیل کند.
اطلاعات ثبت‌شده برای تشخیص نوسانات، افت ولتاژ، افزایش جریان و بررسی وضعیت پایداری شبکه کاربرد دارد.

🧩 اتصال ماژول‌های جانبی (Expansion Modules)

مدل W2820 مانند دیگر اعضای خانواده W28، قابلیت اتصال به ماژول‌های گسترش (W28 Modules) را دارد که عملکرد دستگاه را بر اساس نیاز پروژه ارتقا می‌دهند.

ماژول قابلیت‌ها
Wa1 2 Digital Input + 2 Relay Output
Wa2 2 Digital Input + 4 Relay Output
Wa3 Ethernet Communication
Wa4 Ethernet + 2 Digital Input + 2 Relay Output
Wa6 Ethernet + 2 Analog Input + 2 Digital I/O
Wa7 Serial Communication + 2 Analog Input + 2 Digital I/O
Wa8 / Wa9 4G Modem Communication (مدل Wa9 دارای 1 Analog Input نیز می‌باشد)

این ماژول‌ها به‌صورت Plug & Play به پشت دستگاه متصل می‌شوند و نیازی به تغییر در سخت‌افزار اصلی نیست.
با افزودن ماژول‌ها، می‌توان تعداد ورودی‌ها و خروجی‌ها را افزایش داد یا دستگاه را به شبکه Ethernet و 4G متصل کرد.

🔋 طراحی و ساخت

W2820 دارای طراحی صنعتی مقاوم با ابعاد 103×103×70 mm و برش پنل استاندارد 92×92 mm است.
بدنه فشرده، وزن سبک (حدود 400 گرم) و وجود ورودی/خروجی اپتوایزوله، دوام و ایمنی بالایی در محیط‌های صنعتی تضمین می‌کند.

نمایشگر چندصفحه‌ای LCD دستگاه، داده‌ها را با وضوح بالا نشان می‌دهد و تجربه کاربری ساده و دقیق برای اپراتور فراهم می‌کند.
