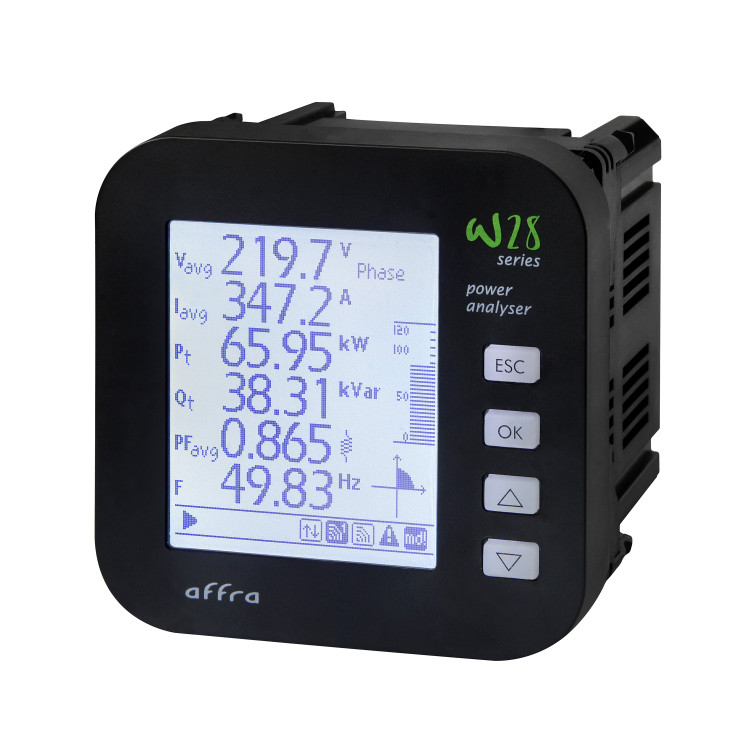

پاورآنالایزر مدل W28

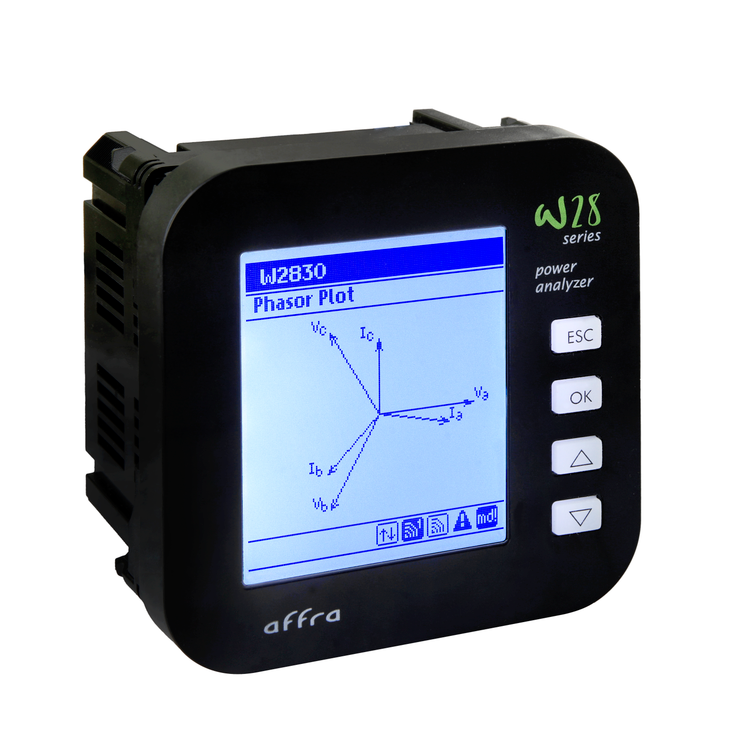

پاورآنالایزر مدل W28

پاورآنالایزر مدل W2810

W2810 Power Analyzer
دو سال

جهت اطلاع از قیمت و موجودی تماس بگیرید.

مشخصات

مدل

W2810

اندازه (ابعاد)

103 × 103 × 70 میلی‌متر

برش تابلو

92 × 92

رنگ

مشکی

درگاه ارتباطی

RS485 (Modbus RTU), Wi-Fi

دقت اندازه‌گیری

Class 1 برای KWh / Class 2 برای Kvarh

ولتاژ کاری

AC: 80–265 V ±10% / DC: 100–300 V ±10%

ثبت داده

تا 18,000 رکورد داده و 128 رویداد

نمایشگر

LCD

دمای کاری

°C –20 تا +70

وزن

حدود 400 گرم

قابلیت توسعه

پشتیبانی از ماژول‌های Wa1 تا Wa9

استانداردها

IEC 62053-22/23 ، IEC 62052-11 ، IEC 61010-11 ، IEC 60255-27 ، IEC 62054-21

نرم‌افزار پشتیبانی‌شده

Windows و Android

توضیحات

⚡ Power Quality Analyzer – W2810

🔹 توضیحات کلی

مدل W2810 از سری W28 یک آنالایزر کیفیت توان چندمنظوره است که برای اندازه‌گیری و نظارت بر پارامترهای الکتریکی در شبکه‌های صنعتی طراحی شده است. این دستگاه دارای Wi-Fi داخلی، دقت مناسب در اندازه‌گیری انرژی و قابلیت ثبت داده‌ها برای مدیریت بهینه انرژی می‌باشد.

⚙️ ویژگی‌ها و قابلیت‌ها

📊 کاربردها

  • اندازه‌گیری بلادرنگ (Real-time) پارامترهای الکتریکی

  • ثبت Min/Max پارامترها

  • ثبت داده‌ها و رویدادها

  • ارتباط RS485 و Wi-Fi

  • مانیتورینگ کیفیت توان (THD، PF، Unbalance)

  • اتصال به ماژول های جانبی

💰 مدیریت هزینه

  • اندازه‌گیری انرژی برای کنترل هزینه‌ها

  • هشدار و کنترل دیماند

  • ارسال فرمان‌های Alarm از طریق شبکه

📐 مشخصات فنی

ویژگی مقدار / توضیح
Accuracy (KWh) Class 1
Accuracy (Kvarh) Class 2
Power Supply AC: 80–265 V ±10% / DC: 100–300 V ±10%
Recorder 18,000 Data + 128 Events
Communication RS485 (Modbus RTU), Wi-Fi (Modbus RTU / Software)
Harmonics Voltage/Current up to 15th
Input/Output 1 Digital Input + 1 Digital Output (Opto Isolated)
Dimensions (mm) 103×103×70
Panel Cut-Out 92×92
Weight 400–410 g
Operating Temp. –20 °C to +70 °C
Software Windows / Android
Standard IEC 62053-22/23, IEC 62052-11, IEC 61010-11, IEC 60255-27, IEC 62054-21
نقد و بررسی

آنالایزر کیفیت توان W2810 یکی از مدل‌های پرکاربرد سری W28 است که برای پایش و تحلیل کیفیت توان الکتریکی در سیستم‌های صنعتی، تجاری و تأسیسات برق طراحی شده است.
این دستگاه ترکیبی از دقت بالا، ارتباط بی‌سیم (Wi-Fi) و قابلیت اتصال به ماژول‌های گسترش دهنده (Expansion Modules) را در اختیار کاربر قرار می‌دهد.

⚙️ عملکرد و دقت اندازه‌گیری

W2810 با کلاس دقت  1 برای KWh و  2 برای Kvarh، عملکردی دقیق در اندازه‌گیری توان، جریان، ولتاژ و ضریب توان ارائه می‌دهد.
پارامترهایی مانند Voltage, Current, Power Factor, Active/Reactive Power, Apparent Power, Frequency و Temperature به‌صورت لحظه‌ای (Real-Time) نمایش داده می‌شوند.

این مدل امکان ثبت مقادیر Min/Max و تحلیل وضعیت کیفیت توان از جمله THD، TDD و Unbalance را فراهم می‌کند.

📶 قابلیت‌های ارتباطی

یکی از مزیت‌های مهم W2810، پشتیبانی از Wi-Fi Modbus RTU و RS485 Modbus RTU است.
به کمک این دو پروتکل، می‌توان دستگاه را هم در شبکه‌های باسیم و هم بی‌سیم به سیستم‌های مانیتورینگ و نرم‌افزارهای صنعتی متصل کرد.
نرم‌افزار اختصاصی برای Windows و Android، امکان تنظیم پارامترها، مشاهده نمودارها و ذخیره داده‌ها را فراهم می‌کند.

📊 ثبت و تحلیل داده‌ها

این دستگاه دارای حافظه داخلی برای ثبت تا 18,000 رکورد داده و 128 رویداد (Event) است.
اطلاعات ذخیره‌شده شامل مقادیر ولتاژ، جریان، توان، و پارامترهای کیفیت توان بوده و برای تحلیل بلندمدت و بررسی رفتار شبکه در شرایط بحرانی بسیار کاربردی است.

🧩 اتصال ماژول‌های جانبی (Expansion Modules)

یکی از نقاط قوت W2810، پشتیبانی از ماژول‌های گسترش W28 است که امکانات بیشتری در اختیار کاربر قرار می‌دهد.
بسته به نوع پروژه، می‌توان از ماژول‌های زیر استفاده کرد:

ماژول قابلیت‌ها
Wa1 2 Digital Input + 2 Relay Output
Wa2 2 Digital Input + 4 Relay Output
Wa3 Ethernet Communication
Wa4 Ethernet + 2 Digital Input + 2 Relay Output
Wa6 Ethernet + 2 Analog Input + 2 Digital I/O
Wa7 Serial Communication + 2 Analog Input + 2 Digital I/O
Wa8 / Wa9 4G Modem Communication (مدل Wa9 دارای 1 Analog Input نیز می‌باشد)

این ماژول‌ها به‌صورت Plug & Play به پشت دستگاه متصل می‌شوند و نیازی به تغییر سخت‌افزاری در دستگاه ندارند.
با استفاده از ماژول‌ها، می‌توان ارتباطات شبکه را گسترش داد یا ورودی/خروجی‌های بیشتری در اختیار داشت.

🔋 طراحی و ساخت

W2810 دارای طراحی فشرده با ابعاد 103×103×70 mm است و برای نصب در تابلو برق با برش پنل 92×92 mm مناسب می‌باشد.
بدنه مقاوم، وزن سبک (حدود 400 گرم) و وجود ورودی/خروجی اپتوایزوله، ایمنی و دوام بالایی در محیط‌های صنعتی فراهم می‌کند.

صفحه‌نمایش گرافیکی آن امکان مشاهده سریع داده‌ها را با وضوح بالا ارائه می‌دهد.
